Qualification et contrôle des équipements de protection collectifs

Méthodologie des mesures

Vérification de l’intégrité des filtres : L’étanchéité et l’intégrité des filtres HEPA installés sur le Poste de Sécurité Microbiologique (PSM) sont testées en soumettant le poste à un aérosol émis en amont et en mesurant la permanence de l’aérosol en aval des filtres.

Mesure de l’empoussièrement dans l’enceinte à atmosphère contrôlée : La détermination de la classe particulaire de l’ambiance dans l’enceinte est réalisée selon la norme ISO 14644-1.

Mesure des vitesses de soufflage : Les vitesses sont mesurées à l’aide d’un anémomètre à fil chaud et à la valeur nominale de consigne du Poste de Sécurité Microbiologique (PSM).

Mesure des vitesses de rejet : Les vitesses sont mesurées à l’aide d’un anémomètre à fil chaud et à la valeur nominale de consigne du Poste de Sécurité Microbiologique (PSM).

Visualisation du sens du flux : Visualiser le sens du flux aéraulique et détecter l’éventuelle présence de zones mortes dans l’enceinte à l’aide d’un tube fumigène.

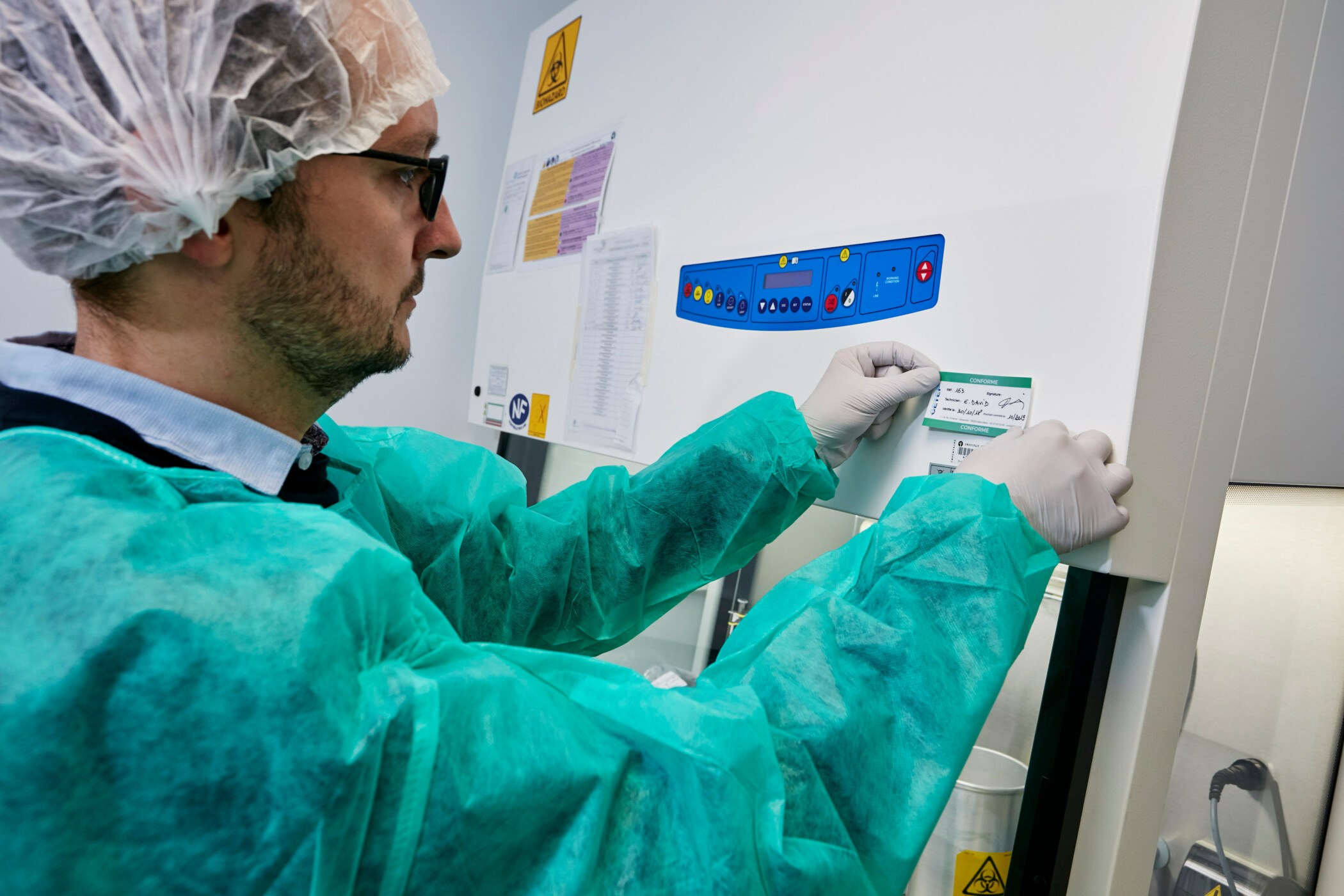

Paramètres de sécurité : Vérifier le bon fonctionnement des alarmes visuelles et/ou sonores concernant l’ouverture frontale et le débit de rejet du Poste de Sécurité Microbiologique (PSM).

Source : extraits de la norme EN 12469.

Mesure de l’efficacité de confinement – Norme NF EN 14175-4 § 5.10

Le principe de l’essai consiste à : générer un gaz traceur de type SF6 en divers points spécifiés dans le plan de mesure intérieur de l’ouverture de la façade mobile de la sorbonne (confinement sorbonne) sous un débit contrôlé, prélever des échantillons de gaz de l’atmosphère dans les points spécifiés du plan de mesure intérieur correspondant à l’ouverture frontale et mesurer la concentration moyenne du gaz traceur SF6 dans cette zone. Cette concentration de gaz traceur indique les fuites au niveau de l’ouverture de la sorbonne (confinement sorbonne).

Résultats :

Pour chaque point de mesure, calcul de la concentration moyenne Ci de gaz traceur SF6 pour la durée de la mesure. La sensibilité de l’analyseur de gaz traceur SF6 est de 0,01 ppm. Correction de chaque valeur de Ci de la concentration ambiante C0. Selon le § 4 de la norme Française XP X 15-206, la concentration de gaz traceur SF6 ne doit pas dépasser 0,1 ppm en tout point de mesure. Dans le cas où le résultat se trouve au niveau de la sensibilité de l’analyseur, la concentration en gaz traceur sera exprimée comme inférieur à 0,1 ppm

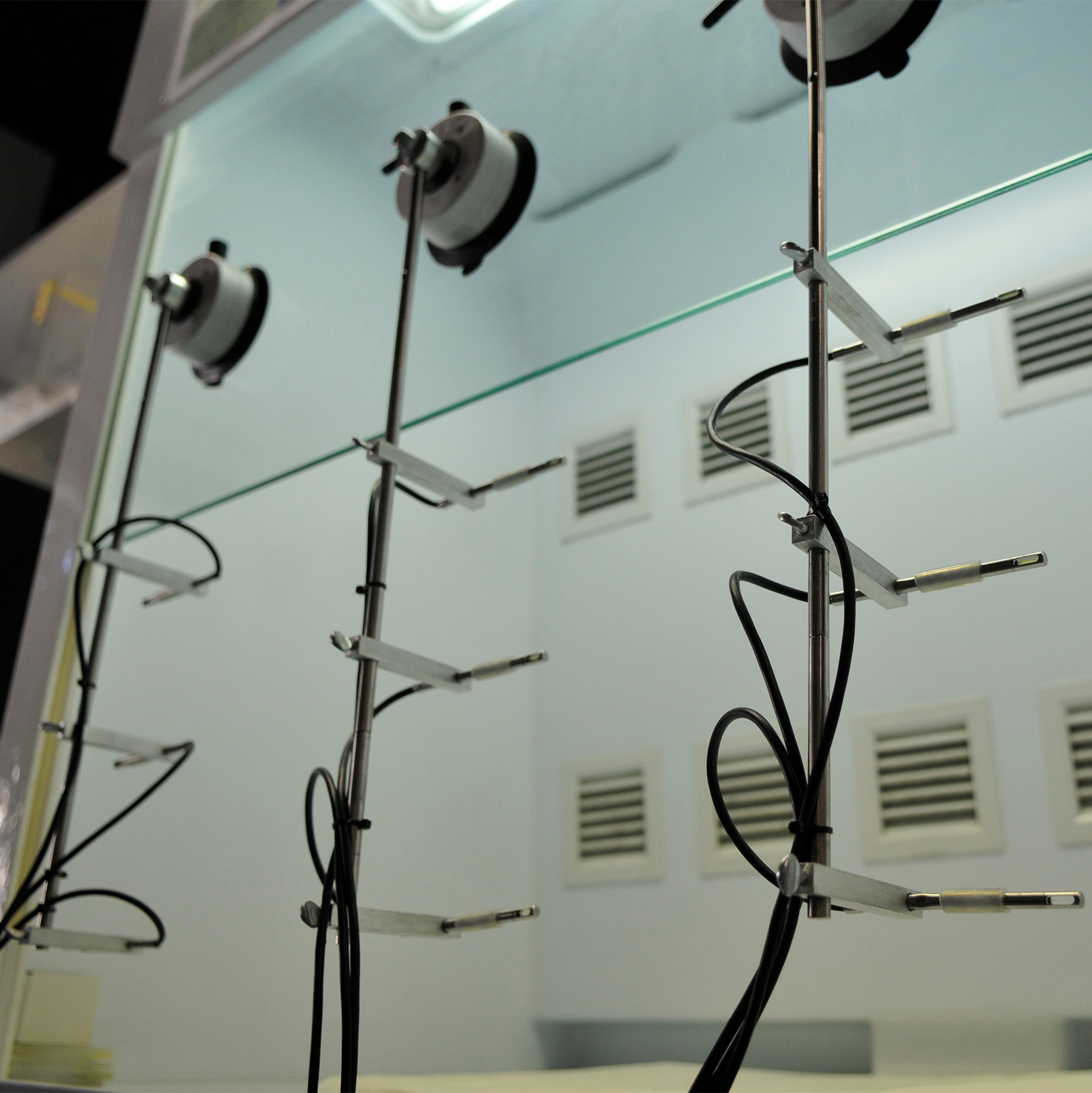

Mesure des vitesses d’air frontales – Norme NF EN 14175-4 § 5.4

Le principe de l’essai consiste à mesurer la vitesse de l’air dans le plan d’ouverture de la façade mobile après avoir vérifié avec un fumigène que le débit d’air est stable et homogène (sans zone de fuite).

Résultats :

Calcul des moyennes individuelles des vitesses d’air en m.s-1 en chacun des points spécifiés et calcul de la moyenne de l’ensemble des points de mesure.
Les valeurs mesurées peuvent servir de valeurs de référence pour les futurs contrôles périodiques.

Mesure de la vitesse de l’air ambiant – Norme NF EN 14175-4 § 5.8

Le principe de l’essai consiste à quantifier les flux aérauliques dans les environs de la sorbonne et de son ouverture frontale, ces flux aérauliques peuvent être la source de perturbations aérauliques pénalisantes pour le bon fonctionnement de la sorbonne (confinement sorbonne).

Ces flux aérauliques sont directement liés à l’environnement aéraulique du local, de l’implantation de la sorbonne, de la configuration du soufflage de compensation et aux ouvertures physiques de tout type.

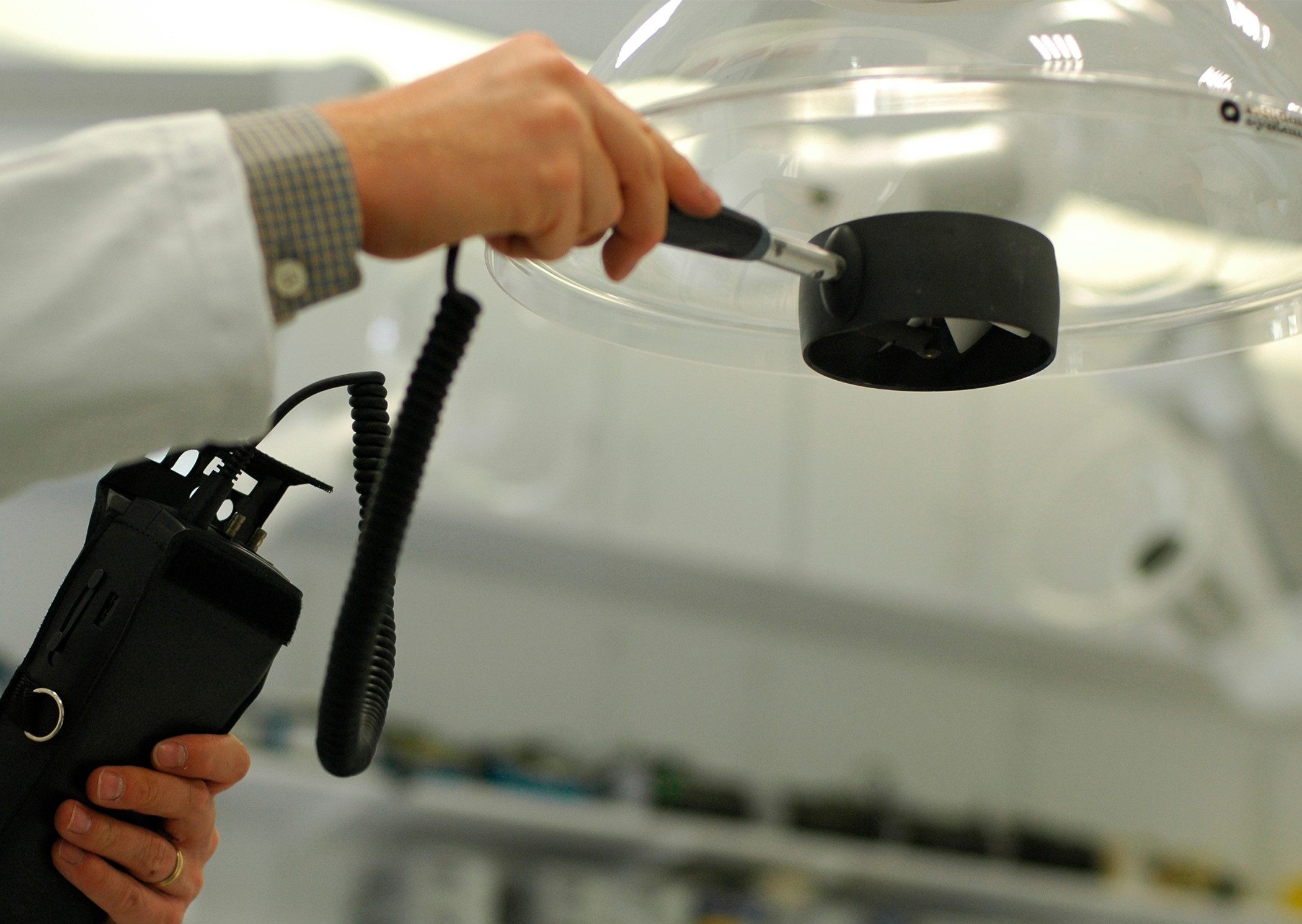

Mesure du débit d’air extrait – Norme NF EN 14175-4 § 5.5

Le principe de l’essai consiste à mesurer le débit d’extraction afin de vérifier les caractéristiques aérauliques de l’installation et fournir un élément de comparaison pour les futurs contrôles périodiques.
